【機械王の休日】バルス装置：超強力バッテリー18650を取り出す

くられ — Wed, 27 Jun 2018 07:31:35 +0000

初出：2018/06/26　Vol.282　機械王の休日：超強力バッテリー18650を取り出す

バルス装置で使ったバッテリーの話
18650バッテリーとは
充電式工具のバッテリー
充電式自転車のバッテリー
取り出された18650バッテリー
応用編

バルス装置で使ったバッテリーの話

機械王の休日、第一回をお送りします。今回はかの「バルス装置」などに使われる超強力バッテリー、18650についてのあれこれをPOKA先生が解説いたします。

なお文中の「発火・爆発の危険」は冗談でもなんでもないので、真似して爆死しても一切の責任は取れませんのでご承知おきください。

Amazonで「18650」に関する詳細を見る

Amazonで「18650」に関する詳細を見る

Amazonで「18650 モバイルバッテリー」に関する詳細を見る

18650バッテリーとは

18650バッテリーの数字はサイズを意味しており、直径18mm・長さ65mmと言うことです。太さは比較的厳密ですが、長さは若干長かったり短かったりします。

18650バッテリーと言えばリチウムイオンバッテリーである事がほとんど。電動工具や充電式自転車、モバイルバッテリーなど多々あり、ハイパワーで大容量が必要な用途に好んで用いられています。

リチウムイオンバッテリーの大電流放出特性と容量は大変優れていますが、過充電や衝撃などによって発火・爆発する事があるのが難点です。

しかし、多少リスクがあっても小さなボディーに超パワーを内蔵するためには他に選択肢はありません。

充電式工具のバッテリー

海外製の充電式工具のバッテリーが1000円と格安で売られていました。

かなりゴツく、間違いなく中には大量のバッテリーが内蔵されています。リチウムイオンバッテリーを搭載した機器は専用の制御回路や保護回路などがバッテリーとセットになっている場合が多いです。

バッテリーは並列・直列に組み合わされており制御基板により一定の電圧に保たれています。

充電式自転車のバッテリー

ヤフオクを覗くと中古の充電式自転車のバッテリーが大量に出品されています。中古であるため若干のバッテリーのヘタリがあると考えられますが、500円程度で調達できて大変経済的です。中は赤いビニールで包まれた18650が入ってます。

取り出された18650バッテリー

一般的な電池と違い、ニッケル版がスポット溶接されているため、この部分を丁寧に破壊して電池から分離する必要があります。

溶接部のバリが出てしまうのは致し方ありません。リチウムイオンバッテリーは、ストレスを過度にかけると発火・爆発する危険があるため、作業は慎重に行います。

取り出されたバッテリーはハイパワーLEDライトに使うもよし、電子タバコに使うもよし、色々と使い道があります。

応用編

18650バッテリーはアルカリ電池とは比較にならないパワーが得られます。

一本あたり30W程度は何の問題も無く取り出せるのです。超パワーを活かした装置としては、コラボ動画やイベントで紹介したハイパワーLEDと組み合わせたバルス装置があります。18650が4本あれば100WのハイパワーLEDを難なく駆動できます。

ただし、バッテリーからは10A近い電流が放電されるため配線が熱で溶けないような配慮が必要です。

バルス装置が登場したコラボ動画はこちら

【機械王の休日】電子タバコ用ヒーター線で耐熱コイルを作ろう！

くられ — Wed, 13 Nov 2019 08:38:09 +0000

初出：2019/11/12　Vol.354　機械王の休日：電子タバコ用ヒーター線を試す
改稿：2024/02/28

POKA

ふむ。こんなもので良かろう！　では早速通電を・・・

Joker

POKA先生、今度は何の実験ですか？

POKA

はっはっは。電子タバコの部品が耐熱コイルに使えそうなのでな。自作用のもので試作をしていたところだ！

Joker

へぇ〜〜、おや、これがその電子タバコですか。なんかやけにバッテリー部がゴツいですが・・・

POKA

一応、既製品と比較しようと思ってな。結局、だいぶ色々といじってしまったが・・・まあ、誤差の範囲だろう！

Joker

いやあの、POKA先生？　なんか触ってないのに煙出てきましたよ？

POKA

うん？　おかしいな、電源は切ってあるはずだが・・・

Joker

リ、リキッドに一体何を使ったんですか・・・温泉の臭いが・・・ガハッ（吐血）

POKA

しまった、そうだ、時限式にしたんだった。いやー失敗失敗・・・ところで、さっさと酸素を吸入しないとそろそろ死ぬぞ？

Joker

きゅ、救急車・・・（バタリ）

※フィクションです。危険行為はやめましょう。

機械王の休日、第73回をお送りします。今回は電子タバコ「VAPE」に使われている部品にクローズアップします。といっても、いつものように本体を調達してバラすのではなく、VAPEの部品の自作用の材料として売られているヒーター線を使って何かできないか、という話になっております。

電子タバコ「VAPE」に使われるヒーター線
カンタル線とは
コイルを作って通電実験！
レイユール先生作・ニクロム線デストラップ
著者紹介
関連記事
宣伝

電子タバコ「VAPE」に使われるヒーター線

電子タバコに「VAPE」というものがあります。

ざっくり構造を説明すると、コイル状にしたヒーター線（電熱線）をバッテリーを使って加熱し、リキッドと呼ばれる電子タバコ用の液体を通して蒸気にして吸い込むという形です。

Amazonで「vape」に関する詳細を見る

小さい割に高出力のバッテリーを使うわけで、爆発事故などが起きたこともありますね。今回の本題とは関係ありませんが。

さて、このヒーター線なんですが、どうもこのコイル部分を自作することがあるらしく、様々なものが売られています。中でもカンタル線というものがかなり安価に流通しているので、電気炉の自作などに使えそうです。

Amazonで「カンタル線」に関する詳細を見る

今回はそのVAPE用のヒーター線を調達してみました。本物のカンタル線かどうかは不明ですが、試してみる価値はあります。実際にコイルを作ってみましょう。

カンタル線とは

そもそもカンタル線とはなんぞや、というと、ヒーター線の一種です。極めて耐熱性が高く、1000度を超えるような高音炉で使われています。

ヒーター線としてよく聞くニクロム線は900度くらいまでが限界で、それ以上となると使用が難しくなります。よって、炉に使うならより耐熱性の高いカンタル線が良いわけです。

とりあえず、届いたヒーター線を見てみましょう。

触ってみた感じ、ピアノ線まではいかないまでも、比較的コシの強い金属線であることが確認できました。結構な量がありますが、これだけあって500円ほど。かなり安価です。

コイルを作って通電実験！

では早速、実験と参りましょう。

まずはヒーター線をドライバーを芯にしてグルグルと巻きつけ、コイルを作りました。これに通電してみます。本物のカンタル線であれば、ちょっとやそっとのパワーでは溶けたりしないでしょう。

こんな感じで、特に問題なく赤熱しました。なかなか良い感じです。さらに電流を大きくしてパワーを上げていきましょう。高エネルギーはロマン！

目がくらむほどの、白熱に近い状態まで達しました。これだけ耐えられるのであれば、少なくともニクロム線よりは耐熱性があるように思えます。

今後、実際に簡単な炉を組んで、耐久性を試してみる予定です。その結果は、またいずれそのうちどこかで。

ハイパワーに耐えられるヒーター線は良いぞ！　諸君！

レイユール先生作・ニクロム線デストラップ

レイユール先生がニクロム線で映画を再現するデストラップを作っていました。

この動画の後半で触れられている「カンタル線」というのが、本記事で触れられているものです。なんか凶悪なものが出来そうでワクワクしますね（おい

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

【機械王の休日】小物作りに便利：ガラス管封入アクセサリを作ろう

前回：ドリルを使ってガラス管に小物を封入

取り扱う素材によっては、完全に密閉した状態で保存したい、という場合があります。このような場合、ガラス管などにサンプルを入れて、ガラスを溶かして封印するのが便利です。今回はアクセサリ作りに活用してみます。ドリルを使うと簡単に封入できます。

ハイパワーなバッテリーといえば18650

【機械王の休日】バルス装置：超強力バッテリー18650を取り出す

機械王の休日、第一回をお送りします。今回はかの「バルス装置」などに使われる超強力バッテリー、18650についてのあれこれをPOKA先生が解説。「発火・爆発の危険」はマジなので、真似して爆死しても一切の責任は取れませんのでご承知おきください。

パワー系工作に使える絶縁チューブ

【機械王の休日】パワー系電子工作に使える絶縁チューブ各種

電子工作において、電線を保護するのによく絶縁チューブを使います。一口に絶縁チューブといってもいくつか種類があり、高エネルギーを取り扱うパワー系の電子工作の場合、高電圧がかかったり、電線が高温にさらされたりするので、素材を選ぶ必要があります。

おうちレベルで超火力の「ターボ花子」

おうちレベルの簡単さで超火力！ターボ花子の正体「ターボ七輪」

シャー芯でアーク放電を試す

【機械王の休日】お手軽実験：シャープペンの芯でアーク放電を試す

シャープペンの芯に電流を流し、アーク放電を起こす実験は、比較的簡単にできます。このため、お手軽な実験としてよく知られており、見たことがある方もいるのではないでしょうか。今回はどの程度の電圧でアーク放電が起きるのかを確認してみました。

高電圧スパーク！　イグニッションコイルを試す

【機械王の休日】高電圧スパーク！激安イグニッションコイルを試す

イグニッションコイルというものがあります。これは、自動車の点火装置の事で、高電圧を作り出すための装置です。数万ボルトの高電圧を発生させる事ができるので、高電圧系の実験では定番のアイテムでもあります。今回は実際にスパークさせてみましょう。

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

日本緑十字社 JIS放射能標識 JA-518 管理区域(放射線発生装置使用場所) 392518

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】POKA先生おすすめのガイガーカウンター2機種

くられ — Wed, 14 Nov 2018 06:20:49 +0000

初出：2018/11/13　Vol.302　ガイガーカウンターおすすめ2機種
改稿：2022/03/27

POKA

今回は放射線測定の話をしようではないか！

Joker

お、POKA先生、何やら色々持ち出してきましたが、それはガイガーカウンターですか？

POKA

いや！　これはシンチレーションカウンターといってな、BNC社製の「SAM940」だ。核種を調べる事もできる優れものだぞ！

くられ

待って待って、いきなりそんなゴッツいのはちょっとハードル高いから、もう少しお手頃なのを・・・

POKA

この手の測定機器は値が張るものだ。掘り出し物の中古をオークションで探したりするのもなかなか楽しいぞ。

Joker

そうかもしれませんが、もう少し手心を加えてくださいな。

POKA

はっはっは。そうか、では、ごくごく普通のガイガーカウンターを紹介してやろう！

日本緑十字社

Amazonで「ウランガラス」に関する詳細を見る

SAM940【スペクトルサーベイメータ】 | セイコー・イージーアンドジー株式会社

POKA先生のガイガーカウンター
ガイガーカウンターのススメ
EcoTest社製「TERRA-P」
1. 電池の持ちが魅力
S.E.I社製「Inspector」と後継機種
著者紹介
関連記事
宣伝

POKA先生のガイガーカウンター

機械王の休日、第21回をお送りします。今回は機械王イチオシのマストアイテム、ガイガーカウンターについておすすめ品をご紹介します。

いや本当、POKA先生はじめ鉱石掘ったりする人には必需品なのですよ、これがまた。

POKA先生ご自身が持ってるようなシンチレーションカウンター、核種分析もできるBNC社のSAM940みたいなのはかなりハードルの高いアイテムですが（笑）、比較的安価に手に入る手頃なガイガーカウンターを紹介していきます。

高性能のSAM940スペクトルサーベイメータは、簡単操作で迅速な核種同定を実現。多様な検出器選択が可能で、放射線測定に最適です。

ガイガーカウンターのススメ

原発事故以来、ガイガーカウンターもすっかり一般的なアイテムになった感があります。

一口にガイガーカウンターといっても、いろいろなメーカーから様々な種類が出ています。お値段も安いものから高価なものまでひと揃いあるので、今回は私POKAが、実際にウラン鉱石探しや放射性物質探索に使っている定番の2機種をご紹介しましょう。

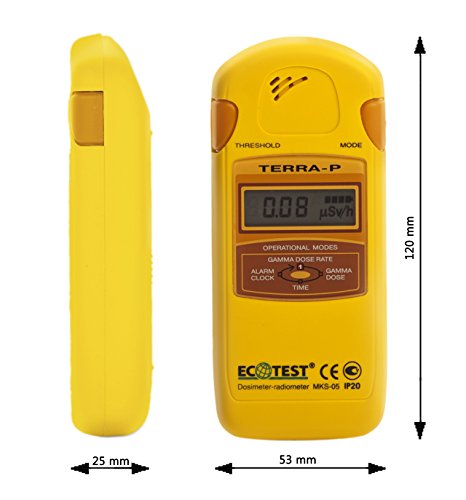

EcoTest社製「TERRA-P」

ウクライナのEcoTest社製のガイガーカウンターに「TERRA-P」があります。私が一番最初に買ったモデルであり、まだまだ現役です。

ガンマ線とベータ線の検出が可能であり、アラーム設定など、最低限の機能が実装されています。

【日本語完全取説付】放射線測定器 ECOTEST TERRA-P MKS-05

ECOTEST

※日本語取説付きはどうも売り切れているようです。

Amazonで「ecotest terra-p」に関する詳細を見る

Amazonで「インスペクターアラート」に関する詳細を見る

電池の持ちが魅力

特筆すべきポイントは「電池の持ち」です。単4電池2本で半年ほどと、かなり長持ちします。また、感度は普通であるものの堅牢であり、日頃持ち歩く携帯用としては最適だと言えるでしょう。

私の場合、ウラン鉱を探す時に、ベータ線を検出できると探索効率が良いので、ベータ線窓を開放して使っています。

S.E.I社製「Inspector」と後継機種

「Inspector」はアメリカのS.E.I社製の高性能ガイガーカウンターです。アルファ線が検出できる機種としては有名。

特徴は大面積のパンケーキ型GM管（LND7317）が使われていることで、高感度です。アルファ線を検出するためにはマイカ窓を露出させる必要があります。

このマイカ窓は大変薄く壊れやすいので、取り扱いには注意が必要です。このため、アルファ線を検出する必要がない場合は、検出器本体にラップなどを巻いて保護して使うと良いでしょう。

ところで本製品そのものはどうやら既に製造が中止されているようで、入手しづらくなっているようです。

同型機種「Inspector Alert」や後継機種「Ranger」といったものがあるようなので、そちらをチェックしてみると良いかもしれません。

放射線測定器ガイガーカウンター Ranger

測定器専門の佐藤商事楽天市場店

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

【機械王の休日】窓ガラス用防犯フィルムでガイガーカウンターを保護

ガイガーカウンターのプローブを保護する

足尾銅山・廃墟探訪

【機械王の休日】廃墟マニア向け！POKA先生が行く足尾銅山探検記

栃木県は足尾にある、かつて栄えた「足尾銅山」。鉱毒事件はあまりにも有名ですね。今もなお、鉱山施設は多々残されており、廃墟マニアにはたまらない場所となっています。今回はその足尾銅山まで、ちょっと探検に行ってきました。探検は良いぞ！

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

Amazonで「レーザーポインター」に関する詳細を見る

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】超強力ブルーレーザーでハンダ付けをやってみる

くられ — Wed, 18 Sep 2019 12:58:24 +0000

初出：2019/09/17　Vol.346　機械王の休日：中国製ブルーレーザーポインターでハンダ付け
改稿：2022/03/01

Joker

おおー、これがPOKA先生のレーザーポインターのコレクションですか。

くられ

その辺に売ってる奴から出力ヤバい奴まで一通り揃ってるね。

POKA

はっはっは。今回の実験に使ったのは、この中国製の4Wレーザーだな。

Joker

いやー、間違っても目に入れちゃいけない奴ですね。DANGERって書いてあるし。

POKA

ところでここに、試作の超出力レーザーがあるんだが、ちょっと目玉を一つ提供してもらえんものかな。

Joker

いや、四つあってもそんな目に入れたら沸騰して爆裂しそうなレーザーの実験台はごめん被ります。

POKA

というわけで、照射！

くられ

うおっ、眩しっ！

Joker

おわああああああ！！！　危うく本当に目に入るとこだったじゃないですか。

※レーザーポインターを目に照射するのは本当に危険なので絶対にやってはいけません。

Amazonで「レーザーポインター」に関する詳細を見る

超強力ブルーレーザーでハンダは溶けるのか？
中国製の超強力なレーザーポインター
スペックを見てみる
電力測定
ハンダ付けを試してみる
著者紹介
関連記事
宣伝

超強力ブルーレーザーでハンダは溶けるのか？

機械王の休日、第65回をお送りします。今回はレーザーポインターの話になりますが、そこはPOKA先生、中国製の超ハイパワーなブツを調達してきました。

その強力さは電子工作でお馴染みのアレが溶けるほどだそうで・・・さっそく、解説していただきましょう。

中国製の超強力なレーザーポインター

レーザーポインター。時にイタズラでニュースになったりするアレですが、国内で流通しているものは、出力が規制されており、あまり強力なものは売っていません。

しかし、海外製品であれば、1Wを超えるようなハイパワーな製品も珍しくないのです。アリエクスプレスやeBayで、中国製の超強力レーザーポインターが売られていたので、今回はそれを調達してきました。

さて、こいつで何をしてやろうかと考えてみたのですが、これだけ高出力であれば、ひょっとしたらハンダを溶かせるのでは、と思い当たったので、ハンダ付けが可能かどうかを検証してみることにしました。

スペックを見てみる

検証に移る前に、まずはスペックを確認してみましょう。

「DANGER」のマークに実に心惹かれますが、さておき、パワー表記は4000mW・・・つまり4Wもの高出力です。注意書きでも触れられていることですが、間違っても直視してはいけないレーザーですね。シャレになりません。

ちなみに波長は450nmとなっております。この450nmのレーザーはハイパワーな製品が多く、比較的安価に調達できるのが良いところです。

電力測定

実際に使う前に、消費電力がどの程度か測定してみましょう。この手の検証といえば、何度かご紹介した安定化電源の出番です。

この手のハイパワーレーザーポインターは、例によって超強力な18650というバッテリー2本で動く製品が多いので、18650の電圧3.6Vの倍、7.2Vを安定化電源で作り出します。

Amazonで「安定化電源」に関する詳細を見る

その上で流れている電流量を測定したところ、1.76Aとなりました。つまり約13Wの消費電力がある、ということがわかります。これだけの消費電力だと、例えばアルカリ乾電池であれば、4本以上はないと難しいパワーです。

ハンダ付けを試してみる

では、実際にハンダ付けを試してみましょう。

といっても今回は可能かどうかの検証ですから、実際に何かの部品をハンダ付けするのではなく、万能基板に2mmほどに切ったハンダ線を置いて、レーザーを当てて溶ければ「可能」という判定ということで。

では、レーザーを照射する！

ハンダ線に狙いを定め、レーザーの焦点を絞って照射すると、ものの数秒で見事に溶けました。

レーザーポインターによるハンダ付け、成功です。ハンダ線自体はピカピカで強く反射するので、断面にあるフラックス部分を狙うと溶けやすいでしょう。

高出力レーザーにはロマンがある！　ぜひハンダ付けを試してみて欲しい。

が、しかし、一歩間違って目にでも入ると本当にヤバいので、くれぐれも取り扱いには気をつけるべきだぞ、諸君！

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

機械王こだわりのハンダゴテ

今回は、電子工作といえば付きものの工具、ハンダ付けに使うハンダゴテについてです。ハンダゴテにもピンキリがあり、最近はダイソーなどで数百円程度と安価に調達できますが、使い捨てるような形になってしまうため、高くても良いものを使うべきです。

【機械王の休日】バルス装置：超強力バッテリー18650を取り出す

白光(HAKKO)

バルス装置と超強力バッテリー18650

USB機器検証ツールの自作

【機械王の休日】USBから電源取り：機器検証ツールを自作する

USBの電源を使う機器が、USB端子から実際にどの程度の電力を引っ張っているのかを確認するのは重要な事です。過電流が流れていたりすると危険なので、確認はとても大事。今回はUSB機器を検証するツールをサクっと作ってみました。

機械王おすすめの電子工作用ピンセット

【機械王の休日】電子工作に便利：機械王おすすめのピンセット

ピンセットと一口に言っても、実に様々な種類があります。用途によって先端の形状が異なり、先端が針のように鋭く仕上げられているものから、丸く仕上げてあるものまで、色々です。今回は電子工作を行う上で便利なピンセットをご紹介しましょう。

【機械王の休日】ダイソーのUSBライターからバッテリーを取り出す

松吉医科器械

USBライターからバッテリーを取り出す

ダイソーを見ていたら、なかなか有望な新製品、USB充電式のライターを見つけました。スティックタイプでかなり小型のボディーに、フィラメントとバッテリーが仕込まれています。今回はこのライターからバッテリーを調達します。

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

10CM音楽テスラコイル/ 高周波・高電圧パルス試験装置/科学実験

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】テスラコイルと放電：電球でプラズマを確認する

くられ — Wed, 19 Jun 2019 08:19:34 +0000

初出：2019/06/18　Vol.333　機械王の休日：プラズマ放電用に使える電球
改稿：2021/10/13

POKA

さあ、今日はテスラコイルを用意したぞ！　雷を受けてみたい奴は前に出るが良い！

Joker

POKA先生、今回はプラズマの観測が目的じゃありませんでしたか？

POKA

そういう細かい事は後でやれば良いのだ。放電も観測も演奏も一通りやるぞ！

Joker

放電を受けるの、結構痛いので、お願いですから出力は加減してくださいよ・・・

POKA

その辺は抜かりないぞ！　最大出力のテストはもう終わらせてあるからな！

くられ

あ、アフロフォックス・・・（ちーん）

VIEUR

クリアストーン(Clearstone) カツランドコスプレハロウィンカツラアフロユニセックスブラック

クリアストーン(Clearstone)

第52回：テスラコイルと放電の話
テスラコイルとプラズマ
科学動画でのテスラコイル
大型透明電球でプラズマを観測する
テスラコイルに近づける
著者紹介
関連記事・動画
宣伝

第52回：テスラコイルと放電の話

機械王の休日、第52回をお送りします。今回は、毎度おなじみPOKA先生の得意分野、テスラコイルと放電について、発生したプラズマを見てみよう、という話です。

そう、動画でデモンストレーションを見た事がある方もいると思いますが、蛍光灯を光らせたりするアレです。今回は中が透明な電球を用いてプラズマを観測する実験となります。

テスラコイルとプラズマ

テスラコイルなどの、高周波高電圧電源に、真空引きされたガラス管などを近づけると、内部に放電が起こり、プラズマが見える事があります。

そもそもプラズマというと、こう、何となくイメージとして「あのバリバリ〜〜ってする奴」だと思われる方もいらっしゃるでしょうし、だいたいそんなもんな訳ですが・・・

自然現象としての雷やオーロラなんかもそうですし、身近なところでは蛍光灯やネオンサインなんかがそうです。蛍光灯の場合は水銀が、ネオンサインはアルゴンやキセノンなどがプラズマ状態になって発光しています。

科学動画でのテスラコイル

テスラコイルによって内部放電が起き、蛍光灯が光る現象は、科学動画でも紹介しました。この動画に登場するテスラコイルは、自分が制作したものです。

まあ学校の授業とかではないので、細かい原理などはこの際省きますが、今回はテスラコイルによって引き起こされる内部の放電、発生するプラズマを、透明な電球を使って観測してみました。

蛍光灯を使うと動画などでは画面映えする訳ですが、テスラコイルによって発生するプラズマを見るのには、中が透明な電球の方が良いです。

大型透明電球でプラズマを観測する

というわけで、プラズマを観測するのに最適な、大型の透明電球を用意しましょう。

ヤザワコーポレーションボール電球 60W形 (径95mm) クリア GC100V57W95

YAZAWA(ヤザワ)

電球は、40W、60W、100Wなど、W数によって種類がいくつかあります。しかし、ことプラズマの観測についていえば、W数はあまり関係ありません。どの電球でも、放電そのものは同じようなものになります。この辺の理由は後述。

今回は40Wのものを選択しましたが、そういう訳なので、透明な電球であれば何でもOKです。

テスラコイルに近づける

では、テスラコイルに近づけてみましょう。

バリバリ光っているのがわかるでしょうか？　やはりテスラコイルはいいな！

今回は小型の、小出力のテスラコイルを使っており、電球内部に鮮やかな放電が確認できました。

ちなみに、このプラズマの色に関しては、封入されているガスの励起波長によって変わります。ネオンサインは封入されるガスの種類を変える事で、色を変えている訳ですね。

電球に封入されているのは、クリプトンなどの希ガスです。このため、W数が違っていても、封入されているガスに変化がないので「電球ならば何でも良い」という訳です。

テスラコイルはいいぞ、諸君！

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

Amazonで「アリエナイ工作事典」に関する詳細を見る

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】UVライトで光る蛍光ガラス玉を作ってみる

くられ — Wed, 22 Aug 2018 11:41:21 +0000

初出：2018/08/21　Vol.290　機械王の休日：蛍光ガラス玉を試作する
改稿：2021/04/16

POKA

はっはっは。本日は蛍光するガラス玉を作っていくぞ！

Joker

これは・・・ガラスの粉？　と耐火レンガですか。

POKA

うむ。ガラスフリットと呼ばれる融点の低い素材だな。これに蛍光用の賦活剤を添加してやればUVライトでピカーっと光るガラス玉が作れるのだ。

くられ

今回はピッチブレンド（ウラン鉱石）で黄緑、ユーロピウム試薬でオレンジだね・・・カドミウムはヤバいからな。

POKA

まあ、ご家庭実験だからこんなもんである。耐火レンガは余ってるので、あとでピザ窯でも作るとしよう。

Joker

いいですね。他の人も呼んできましよう。

くられ

・・・今回は和やかだな。毎度のごとく燃やされたり爆発したりするのかと思った。

機械王の休日、第九回をお送りします。今回はイベントで最近お馴染みになりつつある、UVライトで照らすと光る蛍光ガラスの作り方の解説です。

蛍光ガラスを簡易的に作る方法
ガラスフリット
耐火レンガを調達する
耐火レンガにへこみを作る
原料粉をよく混ぜる
ガスバーナーで加熱処理をする
ガラス玉が残る
出来上がり！早速蛍光を確認しよう
アリエナイ工作事典に収録！
著者紹介
関連記事・動画
宣伝

蛍光ガラスを簡易的に作る方法

今回は、UVライトで照らすと光る、有名どころのウランやユーロピウムを使った蛍光ガラス玉の、簡易的な作り方をご紹介します。

そもそも蛍光ガラスとは、ガラスにごく微量の賦活イオンをドーピングしたものです。

賦活イオンとひとくくりにしてはいますが、遷移金属全般の様々な元素が、これまた色々な波長で蛍光するので、ウラン、ユーロピウムを使った一例だと思ってください。

ガラスフリット

ガラスを原料から調整すると大変なので、フリットと呼ばれる低融点の素材を使います。

このフリットはガラスを粉にしたようなものであり、釉薬として用いられるので、陶芸用品店にいけばだいたい置いてあるでしょう。

鉛入りとそうでない製品がありますが、基本的に鉛は蛍光を阻害する場合が多いので、鉛フリータイプを選んでください。

耐火レンガを調達する

高温を扱うので、熱に耐えられる素材として耐火レンガが必要になります。

陶芸用品店に置かれている、500円程度のもので十分です。爪で押さえる程度でへこんでしまう多孔質のものが良いでしょう。

耐火レンガにへこみを作る

そのままでは使いにくいので、耐火レンガにへこみを作ります。試験管の底など、丸くなったものを押しつけてへこみを作りましょう。

多孔質で柔らかいので、加工は簡単です。

原料粉をよく混ぜる

今回は賦活物質として、ピッチブレンド（ウラン鉱石）とユーロピウム試薬をそれぞれ選択しました。

ガラスフリットに入れ、よく混合したものを原料粉とします。賦活物質は全量の1%以下程度の少量でも蛍光を確認できます。多く入れすぎても逆に蛍光が弱くなる場合もあるので、少なめからはじめるのが良いでしょう。

ガスバーナーで加熱処理をする

まずは耐火レンガのへこみに原料粉を盛ります。盛り過ぎるときれいな玉状にならないので、へこみ穴からはみ出ない程度にしましょう。

これをガスバーナーで加熱していきます。以前ガスバーナーについて解説しましたが、今回は市販のカセットガスタイプのバーナーで十分です。

強熱するとガラスフリットの成分が発泡して泡立つので、この泡の発生がなくなり、小さな玉状になってきたら加熱をやめましょう。

ガラス玉が残る

小さな玉状になりました。この状態で触れるくらいになるまで、自然に冷却します。高温で溶けたガラスフリットは下の耐火レンガも溶解してしまうので、ガラス玉が耐火レンガに張り付いている場合が多いです。

出来上がり！早速蛍光を確認しよう

出来上がったガラス玉をUVライトで照らしてみます。ウラン特有の黄緑色とユーロピウム特有のオレンジ色が確認できました。

ウラン入りの方は黄緑色、ユーロピウム入りの方はオレンジ色、と、それぞれ特有の色合いが確認できました。

写真だとどうしても緑と赤に見えますが、実際の見え方は、ぜひ自作にチャレンジして、自分の目で確認してみてください。

アリエナイ工作事典に収録！

本記事は再編集され、コラムとして新刊「アリエナイ工作事典」に収録されています。

魅力的な工作の記事がてんこ盛りなので、気になる方はぜひどうぞ！

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

三菱鉛筆シャープ替芯ナノダイヤ 0.5mm B U05202ND3PB 3個入

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】お手軽実験：シャープペンの芯でアーク放電を試す

くられ — Wed, 09 Oct 2019 12:27:57 +0000

初出：2019/10/08　Vol.349　機械王の休日：シャープペンの芯でアーク放電
改稿：2020/09/08

POKA

さあ、楽しい楽しいアーク放電の時間だ！　各自閃光防御！！（バリバリバリバリバリ）

Joker

いやー、派手にやりましたね、POKA先生。

POKA

はっはっは。いや何、コレはともかく、お手軽にやるならシャープペンの芯でもアーク放電は試せるぞ。

Joker

なるほど・・・ところで、そこで黒焦げになってるくられ先生は今回は一体？

くられ

・・・・・・（プスプス）

POKA

こう「いかにも」な、両手に端子持っての放電ポーズの撮影を頼まれたようなのだが・・・距離感を間違ったようでな。

Joker

ああー、電流が手の方に流れちゃったんですね・・・

POKA

面白い絵が撮れたと大絶賛だったので結果オーライだ！

黒焦げ狐

ゲホッ・・・そろそろこの手のオチやめない？

機械王の休日、第68回をお送りします。今回はPOKA先生のアーク放電講座です。

放電と聞いてイメージするあの電極と電極の間でバチバチとするアレを、お手軽に手に入る「シャープペンシルの芯」を使ってやってみよう、という話になります。

POKA先生はシレッとやっておりますが、大変危険なので安易に真似はしないように、ご注意ください。

シャープペン芯アーク
実験準備
レベル1：10V
レベル2：20V
レベル3：30V
著者紹介
関連記事・動画
宣伝

シャープペン芯アーク

シャープペンの芯に電流を流し、アーク放電を起こす実験は、比較的簡単にできます。このため、お手軽な実験としてよく知られており、ひょっとしたら見たことがある方もいるのではないでしょうか。

三菱鉛筆

今回はこの何の変哲もない、0.5mmのシャープペン芯を使って、どの程度の電圧でアーク放電が起きるのかを確認してみました。

実験準備

まずは実験のセッティングから。とはいっても簡単なもので、安定化電源に繋いだワニ口クリップでシャープペンの芯を固定するだけです。

【Amazon限定ブランド】LETOUR 可変直流安定化電源スイッチング電源 110V/220V AC ±10% → DC 0-30V 0-5A 0.01高精度 4桁電圧･電流表示 150W DC電源スイッチング式リニアとスイッチング2 in 1直流可変電源アリゲーターケーブルと電源コード付き低騒音出力過電圧保護 4安全保護機能付き自動温度制御冷却ファン修理実験室研究テスト DIY PSE認証済み (LT-S3005H)

LETOUR

SODIAL(R)10ペア絶縁カバーニッケルメッキ鋼ワニクリップ - 黒と赤

SODIAL(R)

片方は作業用の台座などにさらに固定しておくと良いでしょう。実験そのものは、電圧をかけた状態で芯の先端同士を接触させて行います。

接触部は高温になり、条件が揃うとアーク放電による強烈な閃光が発生するので、長時間の直視は危険です。それこそ、この閃光を防御するために、溶接用のマスクがあるわけですしね。

では、少しずつ電圧をかけて様子を見ていきましょう。

レベル1：10V

まずは10Vの電圧をかけてみました。

10Vではアーク放電は起こらず、シャープペンの芯の先端のみが赤く光るに留まっています。まだまだ電圧不足だということなので、よりパワーをあげていきましょう。

レベル2：20V

20Vまで電圧を上げてみます。

今度は瞬間的にアーク放電が起こり、強い光が発生しましたが、すぐに消えてしまいました。こうして写真で10Vの時と比較してみると、先ほどは先端部のみだった赤熱が芯全体に及んでいることが確認できます。

閃光が発生したのはごく短時間ですが、接触部分は高熱で針のように細くなってきます。

どうやらまだまだパワーが足りないみたいですね。よりパワみを増やしてやりましょう。

レベル3：30V

というわけで、30Vまで電圧を上げて実験です。

30Vでは比較的簡単にアーク放電が起こります。この通り、写真では白飛びしてしまうほどの強い光が発生し、そしてパワーに耐えきれずに一瞬でシャープペンの芯が蒸発してしまいました。

ちと30Vではパワーが強すぎたようですね。もう少しだけ電圧が低い方が良い感じにアーク放電を観察できると思います。具体的には、24V・・・カーバッテリーを二つ直列にした程度がちょうど良さそうですね。

Tuflong (エナジーウィズ) 国産車バッテリー 40B19L×2個セット 40B19L

エナジーウィズ(Energywith)

放電はロマンだ！　しかし安全には気をつけると良いぞ、諸君！

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】ガラス細工に便利な「エアーバーナー」の紹介

くられ — Wed, 15 Jan 2020 13:57:34 +0000

初出：2020/01/14　Vol.363　機械王の休日：エアーバーナーを試す

Joker

POKA先生、今回はバーナーの話とのことですが・・・

POKA

うむ。カセットガスが使えるガスバーナーが一般的だが、こういう、空気をポンプで送り込むタイプの「エアーバーナー」というのがあってな。ガラス細工などに便利なのだ。

Joker

なるほど。ああ、空気の流量を調整して、炎の温度が加減できるんですね。なんか科学実験で使った奴を思い出すな。

POKA

燃料と酸素のバランスは、燃焼において非常に重要なファクターだからな。ちょっとその辺に失敗すると、ああなる。

アフロられ

（プスプス・・・）

Joker

わー、見事にアフロですね。今日は静かだと思ったら既に処された後だったのか。

POKA

はっはっは。まあ死んでないからOK！

機械王の休日、第82回をお送りします。手元で扱うものから大出力なものまで日常的に炎を取り扱っているPOKA先生ですが、バーナーの使い分けもしています。今回は、そんなPOKA先生がお持ちのバーナーの中から「エアーバーナー」というもののご紹介です。

エアーバーナーとは
バーナー一式
炎の調整
ガラスを溶かしてみる
著者紹介
関連記事
宣伝

エアーバーナーとは

「バーナー」と言われて、何を思い浮かべるでしょうか。

Amazonで「ガスバーナー」に関する詳細を見る

安永　AP-40P 　浄化槽エアーポンプ　ブロワー

こういう、カセットガスなんかをつないで使うガスバーナーがとてもわかりやすいですね。

しかし、バーナーとは燃料と空気を混合して燃焼させる装置全般のことを指します。

なので、実はガスコンロなんかも「バーナー」の範疇にありますし、ガスだけつないで燃焼させているように見えるカセットトーチなどのガスバーナーも、ガスの噴流で空気を巻き込んで燃焼させているわけです。

この、燃料と空気（に含まれる酸素）の比率というのは燃焼において非常に重要な要素なわけですが、この辺の比率をコントロールしやすいバーナーに「エアーバーナー」というものがあります。

楽天で詳細を見る

なかなか豪快な価格がする代物ですが、今回はこのエアーバーナーをご紹介していきましょう。

バーナー一式

エアーバーナーは、エアー、つまり空気をポンプから強制的に供給して使うタイプのガスバーナーであり、供給する空気の量をバルブでコントロールして、炎を制御できます。

こんな感じで、バーナー本体に二つ口がついていて、片方にガス、片方に空気を供給するポンプをつなぐ形です。

ポンプは、エアーコンプレッサーやエアーブロワーが使えます。写真の例ではエアーブロワーを利用しました。あまり高い圧力は必要ありません。

安永

ガスバーナーの炎を良く観察すると、外側の外炎と内側の内炎で、微妙に色合いが異なっており、外炎は高温の真っ青な炎で酸化力のある酸化炎、内炎は酸化炎より低音の還元炎となっています。

エアーバーナーであれば、空気の流量を調整してやることで、この酸化炎と還元炎をある程度コントロールすることができます。このため、ガラス細工などに利用されることが多いです。

炎の調整

実際に炎を調整してみましょう。側面と先端の空気穴を調整することで、炎を青くします。

こんな感じですね。オレンジ色の炎から、高温の青い炎になったことがわかると思います。

その上で、高温が必要なら酸化炎として、真っ青な色でシューといった燃焼音が聞こえる感じで調整しましょう。一方でもう少し温度の低い還元炎が必要なら、少し緑色っぽく、無音に近い炎に調整します。

ガラスを溶かしてみる

ガラス細工によく使われているバーナーなので、ちょっとガラスを溶かしてみましょう。

軟質ガラスはかなり簡単に溶かすことができました。この通り、端を閉じる封入作業などに便利なので、細工物以外にも役立つことでしょう。

ガスバーナーと一口に言っても色々ある。用途に応じて使い分けると工作の幅が広がるぞ、諸君！

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

【機械王の休日】ピンセットを適切に熱処理して表面を綺麗に整える

前回：ピンセットを熱処理して表面をお掃除

ピンセット。工作をする時にあれこれと使う機会が多い道具ですが、使い続けていると、どうしても汚れてきます。特に先端部分は、接着剤や粘着テープの糊などでペタペタになりがちです。掃除もなかなか大変なのですが、熱処理をすると手軽に汚れを落とせます。

ガラス管の封入はガスバーナーとドリルを使うのもアリ

【機械王の休日】小物作りに便利：ガラス管封入アクセサリを作ろう

デジタル温度計を使えばバーナー炎の温度を測ることも可能

【機械王の休日】極低温から高温まで・デジタル温度計のススメ

デジタル温度計には、温度変化によって抵抗値が変化するサーミスタや、より幅広い温度帯をカバーできる熱電対を使うものまで、幅広く種類があります。今回は、何かと便利な、極低温から高温まで測れるデジタル温度計のオススメモデルをご紹介しましょう。

CENTER デジタル温度計 CENTER 308

CENTER(センター)

バーナー・コンロに使えるガス缶の種類

【機械王の休日】バーナー・コンロに使える燃料ガス缶を知る

機械王の休日、第六回をお送りします。今回は燃料ガス缶についてです。カセットコンロに使う奴と、キャンプで使う奴は見た目からして違う訳ですが、構造や使われているガスなどにきっちり違いがあります。

園芸品を断熱材に利用する

【機械王の休日】断熱材の科学：パーライトを断熱材に応用する

一般的なガーデニング用品であり、どこのホームセンターでも普通に売っているパーライトというものがあります。このパーライトは多孔質であり、水分を蓄えやすいだけでなく、断熱性にも優れているので、今回は即席の断熱材として使ってみます。

高耐熱接着剤を試す

【機械王の休日】自作炉のパーツ固定に便利！　高耐熱接着剤を試す！

工作をするにあたっての必需品で、いろいろな種類がありますが、一般的なもの、その大半の接着剤は、成分が有機系です。有機系の接着剤が耐えられる限界温度は、せいぜいが300度程度。このため、耐熱性が要求されるところでは、無機系の接着剤が必要です。

カプトンテープからカーボン皮膜を作る

【機械王の休日】カプトンテープで電極用のカーボン皮膜を作ろう

電子工作をするなら持っておくと便利な「カプトンテープ」。高温部のマスキングや絶縁に使えて大変便利なこのテープ、一般的な名称は「ポリイミドテープ」と言います。今回はこれを熱処理してカーボン皮膜を作ります。電極などに使えるでしょう。

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

ニトムズ(Nitoms) PROSELF(プロセルフ) 銅箔テープトタン雨どい修理補修幅38mm×長さ5m×厚さ0.08mm J3160

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】100均素材シリーズ：ダイソーの銅テープを試す

くられ — Wed, 04 Mar 2020 13:27:52 +0000

初出：2020/03/03　Vol.370　機械王の休日：ダイソーの銅テープを試す

POKA

はっはっは。今回はダイソーで見つけた電子工作に使える銅テープを紹介するぞ！

Joker

相変わらず、色んなもの売ってますね・・・電子工作用のテープまであるとか・・・

POKA

いや、これは園芸コーナーに置かれていた防虫テープだ。だが、見た感じホームセンターに売ってるテープと似たような感じで使えそうなのでな。100均で手に入るならコスパも良かろう。

Joker

一見、ぜんぜん関係ないコーナーなのに、よく見ると掘り出し物があるってことですか。

POKA

先入観を取っ払ってやれば良いのだ！　素材は等しく素材である！

くられ

・・・・・・（ジタバタ）

Joker

ところで、その銅テープでくられ先生がグルグル巻きにされてるのはなんでですか？

POKA

この前、脳に電気を通したら反射速度が上がったではないか。ここは追加実験が必要だということで、全身に流したらどうなるのか、実際に試してもらおうと思ってな。そういうわけで、スイッチオン！（バリバリ）

くられ

！！！！！！（ビッタンビッタン）

Joker

おー・・・跳ねてますね。これ本当に大丈夫？

POKA

ちょっと出力強すぎたかもしれんが、ま、かかっているのは命と100均テープだけだ。安い！

機械王の休日、第84回をお送りします。毎度お馴染み、素材の宝庫100均。一見、工作とは無関係そうなコーナーで、今までも色々なものを見つけてきたPOKA先生ですが、今回は園芸コーナーで使えるブツを発見したとのこと。さっそく、解説していただきましょう。

工作に便利な銅テープ
ダイソーの防虫テープは銅製
ハンダ付け可能な銅テープの活用
著者紹介
関連記事
宣伝

工作に便利な銅テープ

電子工作に使える、銅箔を使ったテープというものがあります。

導電性があり、ハンダ付けも可能なので、色々と使い道がある便利なテープです。

ニトムズ(Nitoms)

さてこのテープ、探せばホームセンターやらネット通販やらで手軽に手に入るわけですが、例によって素材探しに100均のダイソーに行ったところ、普通に売られているものより手頃でコストパフォーマンスの良さそうな代替品を見つけました。

ダイソーの防虫テープは銅製

ダイソーの園芸コーナーにあった「植木鉢用防虫銅テープ」がこちらになります。

ナメクジなどが銅を嫌うらしく、植木鉢に貼っておくと虫を寄せつけにくい・・・ということらしいです。

が、今回は、その辺の効果とかはどうでもよろしい。ポイントは、100均で工作用としても使える銅テープが手に入るという点です。

量も手頃であり、ちょっとだけ必要な時に、わざわざホームセンターまで足を伸ばして割高なテープを買わずとも良いのは嬉しいですね。

ハンダ付け可能な銅テープの活用

さてこの銅テープ、実際どんな感じのものかと言いますと、極薄の銅・・・銅箔の裏に糊が塗られたテープとなっています。

ダイソー売りの商品も、本来の用途であれば植木鉢に貼り付けるわけですから、この辺はホームセンター売りの商品と大差はないです。

ひょっとしたら、トタン屋根や雨どいの補修なんかにも使われるようなテープに比べると耐久性なんかが違うかもしれませんが・・・が、ちょっとした電子工作に使う分には、仮に差があっても問題にはならないと言えるでしょう。

基板に貼り付けてみるとこんな感じです。

銅であるため、最初に触れた通り、簡単にハンダ付けできるのが実に便利。電子回路で大電流を流したいところに使ったり、ノイズを防ぐためのシールドなどにも使えそうです。

用途がなんであれ、先入観なくモノを見れば、素材は等しく素材だぞ、諸君！

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

POKA先生こだわりのハンダゴテ

【機械王の休日】電子工作に便利：機械王おすすめのピンセット

白光(HAKKO)

電子工作に便利なピンセット

松吉医科器械

Amazonの商品レビュー・口コミを見る

【機械王の休日】ダイソー注射器でガスの計量・燃焼実験に便利！

ダイソー注射器でガスを計量

その昔、注射器ガンを作った時にも100均で注射器を調達したわけですが、ダイソーには大小各種の注射器が売られています。今回は大型の注射器と、金属製の注射針を調達し、液体やガスを計量しながら取り出してみましょう。燃焼実験などに便利です。

ダイソーアイテムで実験用台座を作る

【機械王の休日】100均工作：ダイソーアイテムで実験用台座を作る

ダイソー素材でスリングショットを作る

【機械王の休日】ダイソーにある素材でスリングショットを作る

今回はダイソーにある素材でスリングショット・・・ゴムを使って弾を飛ばす、パチンコとも言われるアレを作ってみます。500円ほどで、なかなか完成度の高い、ハイパワーな物が作れました。材料はピーラーに首輪、虫ゴムです。手のひらサイズで便利。

他、ダイソーに関しての記事はこちら

ダイソー

「ダイソー」の記事一覧です。

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

ZENKE 電動ドライバーセット充電式コードレス正逆転切り替えトルク調整可 LEDライト付き 32本ビット1本延長棒 1個ソケットアダプター USB充電ケーブル付き

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】100均工作：ダイソーアイテムで実験用台座を作る

くられ — Wed, 11 Sep 2019 14:11:40 +0000

初出：2019/09/10　Vol.345　機械王の休日：ダイソーアイテムで実験用台座を作る

Joker

はい、本日は、POKA先生の100均工作講座ということでね。化学実験に使う台座の製作をしていただきます！　・・・POKA先生、遅いなぁ。メッセージには返事がないし、電話しても圏外だし。

POKA

はっはっは。いやー、待たせてすまんな！　ちょっとテスラコイルをいじっていたら突然スマホが圏外になってしまってな！

Joker

・・・たった今、私のスマホも圏外になったんですが、POKA先生、動く電波暗室か何かですか？

POKA

この前、雷に打たれてから時折妙な現象が起きるんだが、まあ、このくらい誤差の範囲だ！　どれ！　待たせてしまった詫びに、ステーキでも奢ってやろう。

Joker

それはありがとうございます・・・おお、肉汁たっぷり・・・あっつ、熱っ！　このステーキ皿、穴が！

POKA

ん、ああ、それは今回のステーキ皿を流用したからな。まあ細かいことは気にするな！

機械王の休日、第64回をお送りします。今回は毎度お馴染み、100均工作の話です。ダイソーから調達した素材を組み合わせて、化学実験用の台座を作るとのこと。早速、解説していただきましょう。

ダイソーで調達した部品で実験用台座を作る
実験用台座の素材
ステーキ皿の加工
ポールの取り付け
クランプなどを装着
著者紹介
関連記事
宣伝

ダイソーで調達した部品で実験用台座を作る

化学実験。こう、なんかフラスコだとか試験管だとかが思い浮かぶと思いますが、実際に実験を行う場合、それらを固定する台座も必須のツールです。

楽天で詳細を見る

中身の入ったフラスコがひっくり返ったりしないように、土台となる台座にはある程度の重さが要求され、また、しっかりと固定できる必要があります。でないと、フラスコや試験管を落としてガラスが割れたり、中の薬品をぶちまけることになりかねず、大変危険です。

しかし、そういった点をクリアしてやれば、台座の構造そのものはとても簡単なので、自作することも可能です。

今回はダイソーで部品を調達して、この実験用の台座を作ってみました。具体的に見ていきましょう。

実験用台座の素材

素材として必要なのは、前述の通り、重くて丈夫な台座部分と、各種固定用のツールを取り付ける支柱となります。

条件に合致するものを探したところ、ダイソーにぴったりのものがありました。やはり100均は素材の宝庫だな！

まずは台座。これはステーキ用の鋳鉄製の皿が最適です。鉄製のため、頑丈で重量があって安定しています。

そして支柱。これはラック用のポールが良いでしょう。高さ調整用のネジが付属していたので、鋳鉄のステーキ皿とのジョイントに使えます。

では、これらを加工していきます。

ステーキ皿の加工

ステーキ皿に支柱を立てる関係で、皿の適当な位置に穴を開けます。

普通に端の方に穴を開ければ良いのですが、用途によっては真ん中に開けても良いでしょう。この辺、元が100均素材なので、もし必要に迫られたら、調達してきてサクサクっと作ってしまえばよく、そういう意味でも非常に便利ですね。

さておき、今回は端の方に穴を開けました。ポールのネジがM6だったので、今回は6mmの穴を開ければOK。この辺は調達した素材との兼ね合いで決めましょう。

鋳鉄に穴を開けるというと、ボール盤なんかが必要かと思われるかもしれませんが、そこまで大げさにせずとも、電気ドリルなどで十分です。ゴリゴリと穴を開けてやりましょう。

ZENKE

ポールの取り付け

今回のラック用のポールには、下部に高さ調整用のネジがあります。このネジを固定ネジとして使いましょう。

ステーキ皿を伏せるような形にして、穴からネジを通して、ポールを取り付けて固定すれば完成です。

言うまでもないことですが、グラグラしないようにきっちりネジを締めましょう。

クランプなどを装着

こうして完成した台座に、実験用のクランプやロート台を取り付けて使うことができます。

実際に使ってみるとこんな感じです。結構いい感じではないでしょうか。

気になる点があるとしたら、台座のステーキ皿は鋳鉄のため、錆びやすいことですが・・・欠点ではありますが、機能的には十分なのでそれほど問題にはならないでしょう。

100均は素材の宝庫。すべてのものは等しく素材である！　宝探しに出かけようではないか、諸君！

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

【機械王の休日】電子機器保護：雷対策コンセントタップの検証

雷に打たれたのは前回の記事の茶番です（笑）

漏斗の使い分け講座

【機械王の休日】化学実験の必需品、漏斗を使い分ける

化学処理の最終段階の分離手段は、液体であれば分留、分液など。固形物であれば、沈殿、蒸発乾固などがあります。固形物の場合、沈殿させて液相から分離した後は、ろ過して回収するのが普通です。ろ過に使う漏斗も改良されていろいろな種類があります。

極細マイクロドリルで精密加工

【機械王の休日】精密加工に便利な極細マイクロドリルを使い分ける

ドリルで鏡の鱗汚れを落とす

【汚れの科学】風呂場の頑固な汚れは実は未来素材的超物質だった！

ドリルは全てを解決する！鏡のウロコ汚れを秒で排除する研磨ドリル！

切削加工に便利なタッピングスプレー

【機械王の休日】切削加工：モノタロウ切削スプレーを試す

金属加工講座：軸付き砥石

【機械王の休日】金属加工講座：軸付き砥石を使い分ける

軸付き砥石とはルーターなどを使い高速回転させて使う砥石の事です。直径は細く砥石部分は太くても10mm程度。バリ取りや仕上げなどチョットした簡単な加工で重宝します。各材質の得意、不得意な点などを覚えておくと便利なので、今回は分類をご紹介。

ファイヤーキャノンの接続部の制作

【機械王の休日】丸座金でファイヤーキャノンの接続部を作る

大型のホームセンターに行けば、様々な金属素材が見つかります。用途と材質を考えてやる必要はありますが、今回は、ファイヤーキャノンの接続部品用に、大型の丸座金を採用しました。咄嗟に大きめの鉄素材が欲しくなった時に、これがなかなか便利なのです。

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】電子工作のお供：こだわりのハンダゴテ

くられ — Wed, 05 Sep 2018 08:04:25 +0000

初出：2018/09/04　Vol.292　機械王の休日：こだわりのハンダゴテ

機械王の休日、第11回をお送りします。今回は、電子工作といえば付きものの工具、ハンダ付けに使うハンダゴテについてです。POKA先生のこだわりポイントをご紹介しましょう。

ハンダゴテのコテ先
FX-600
先曲がり型のコテ先
実際の作業
著者紹介
宣伝

ハンダゴテのコテ先

ハンダゴテにもピンキリがあり、最近はダイソーなどで数百円程度と安価に調達できるようになりました。この連載では成分や機能が同じなら安いものでも良いではないか、というような事に触れる事もありましたが、今回ばかりはそうもいきません。というのも、この安価なハンダゴテはニクロム線を使ったタイプであり、昇温が遅くて本格的な作業には向かず、不便だからです。

セラミックヒーターを使った本格的なハンダゴテは、5000円程度と高額ですが、温度制御ができたり、昇温が早かったりと便利なポイントがあります。また、ニクロム線タイプの安価な製品だとコテ先の寿命が短く、本体も含めて使い捨てになってしまうケースが多いのです。この点、セラミックヒータータイプのハンダゴテは高い代わりにコテ先の交換が可能で、長く使うことができます。

また、交換が利くということは、目的に応じてコテ先を変更できる、ということです。交換用のコテ先は多々ラインアップされているので、その時々で使いやすいものを選べます。今回は、自分がよく使うハンダゴテとコテ先について解説していきましょう。

FX-600

白光から発売されている「FX-600」は、5000円以下で調達できるセラミックヒータータイプのハンダゴテとして定番となっています。

白光(HAKKO) こて先 0.2BR型 FX-600/FX-8801用 T18-BR02

白光(HAKKO)

ダイヤルで温度制御ができ、チップ部品から金属端子まで、少熱量から大熱量が必要な作業まで、この一本でカバーできるため、大変便利です。

先曲がり型のコテ先

「0.2BR型 T18-BR02」と言う型番のコテ先は具合が良いです。先端部分が曲がった、変わった形状をしています。この曲がりがあるため、ハンダゴテを寝かせる事なく、基板に平行に沿わせることが可能で、チップ部品のハンダ付けにはとても役立ちます。

白光(HAKKO)

実際の作業

形状の問題で、曲がっている内側の部分は熱容量が大きくなります。電源ケーブルなどを扱う場合は大熱量が必要になるのですが、この曲がりを活かす事で、チップ部品を扱う場合と同じ設定温度で作業ができます。電源回路の制作時、いちいち設定温度を変更せずに制作を進められるので、大変効率的です。

また、コテ先はこの他にもマイナスドライバー型など、色々なタイプがラインアップされています。どのような作業が多いのかも考慮した上で、お気に入りのコテ先を探してみてはいかがでしょうか。

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】電子工作に便利：機械王おすすめのピンセット

くられ — Wed, 24 Apr 2019 11:20:08 +0000

初出：2019/04/23　Vol.325　機械王の休日：電子工作でのおすすめピンセット

Joker

今日はピンセットの話ですか、POKA先生。

POKA

うむ。一口にピンセットといっても色々あるが、電子工作に便利なものがあってな。

くられ

えーと、救急箱は・・・あれ？　トゲ抜き用のピンセットがない。

Joker

ああ、くられ先生。ピンセットはPOKA先生が（勝手に）借りてるみたいですよ。

POKA

何？　トゲが刺さった？　では私が抜いてあげよう！（ガシッ）

くられ

いや自分で・・・痛い痛い痛い！

POKA

んん？　中々抜けないな！（グリグリ）

Joker

POKA先生、部品じゃないんだからコジるのはやめましょう・・・後、トゲ刺さってるのその指じゃないです・・・

くられ

いだだだだだだ、指、指が取れる！

機械王の休日、第44回をお送りします。今回ご紹介するのは、POKA先生がおすすめする、電子工作に便利なピンセットです。普通のピンセットとどこが違うのか、さっそく解説していただきましょう。

電子工作用ピンセット
松吉医科器械「トゲ抜きピンセット」
著者紹介
関連記事
宣伝

電子工作用ピンセット

ピンセットと一口に言っても、実に様々な種類があります。用途によって先端の形状が異なり、先端が針のように鋭く仕上げられているものから、丸く仕上げてあるものまで、色々です。

電子工作でピンセットを使う場合、細かな部品をつまむために、先端は鋭い方が良いです。また、曲げたり引っ張ったりという作業もあるので、それらの用途にも適していると便利でしょう。

今回紹介するのは、これらの作業を一本で済ませられる、効率の良いピンセットになります。

松吉医科器械「トゲ抜きピンセット」

本来は医療用のトゲ抜きピンセットなのですが、松吉医科器械の出している、以下のモデルが電子工作に最適です。

松吉医科器械

Amazonの商品レビュー・口コミを見る

MonotaRO(モノタロウ).comには、製造業、工事業、自動車整備業の現場で必要な工具、部品、消耗品、文具があります。【3,500円（税別）以上で配送料無料】

通販モノタロウ

このピンセットは、先端が肉厚で、ヤジリのような形状に仕上げられています。また、内側にはギザギザの溝が掘られており、部品を強くホールドすることが可能です。

具体的な作業の様子を見てみましょう。

引っ張り作業

この先端の溝によって部品が滑ったりせずに保持できるので、ある程度の力を必要とする引っ張り作業に使えます。

写真は基板に差し込んだ部品を引っ張っている様子です。

曲げ作業

また、先端が肉厚に作られているので、曲げ作業やコジる作業も、ある程度は可能です。

こんな感じで、抵抗をちょっと曲げてやるくらいなら問題ありません。もちろん、物がピンセットであるため、ペンチほどの強度はないのですが、細い銅線を曲げる程度なら余裕でしょう。

作業中にわざわざ工具を持ち替えないで良いのは地味に便利です。

小さなチップをつまむ

そして、先端は精度良く研磨されているので、小さな電子部品を保持するのにも向いています。

このように、表面実装用の小さなチップ部品も掴めます。

道具は良いものを選んで使うと作業が便利になるぞ、諸君！

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

POKA先生こだわりのハンダゴテ

【機械王の休日】道具を作ろう！ハンダ付け用フラックスペンの自作

ハンダ付け用のフラックスペンを作る

市販のフラックスは比較的濃い目であり、用途によっては薄くても良い場合があります。今回はハンダ付けに使うので、市販品を10倍程度に希釈するのが良いでしょう。また、刷毛ではなくペンにした方が何かと便利なので「フラックスペン」を自作してみます。

100均メモクリップを電子工作用スタンドに！

【機械王の休日】100均メモクリップを電子工作用スタンドに応用！

電子工作用の、専用の保持スタンドというものがあります。これがまともに買うと数千円ほどと、意外と馬鹿にならないお値段です。そこで、今回は100円均一のダイソーで売られていた、ガラス台座のメモクリップに目を付けました。

コンデンサー入門

【機械王の休日】コンデンサー入門：パワー回路用コンデンサー

コンデンサーは電気を蓄える基本的素子です。パワー回路用コンデンサーは一般的な電子工作ではなく、高電圧・大電流を扱うパワー系工作のコンデンサーとなります。パワー系は強電やパワエレなどと言われ、使う部品も特殊です。

トゲ抜き用ピンセットは本来の用途として救急箱に入れておきたい品でもあります

防災にも役立つ！くられ先生の救急箱に入れておきたい薬局で買える薬

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】磁石は意外と熱に弱い：ハンダゴテで簡単チェック！

くられ — Thu, 26 Sep 2019 14:19:24 +0000

初出：2019/09/24　Vol.347　機械王の休日：磁石の耐熱性を簡単に調べる

Joker

へぇー、磁石って加熱すると磁力が弱くなるんですね、POKA先生。

POKA

うむ、今回は温度調節ができるハンダゴテでチェックしてみたが、種類によって耐えられる温度に違いもあるな。

くられ

高温になる電子工作だとトラブルの原因になるね・・・ところで何作ってるの？

POKA

ちょっとネオジム磁石を使ってマグネットピアスでもとな・・・よし、こんなもんだろう。これをこうして耳に挟めば・・・

くられ

なぜ人の耳を使う・・・（バチーン！）痛ったぁぁぁ〜〜！

Joker

勢いよくいきましたね・・・

くられ

ちょ、これ外れないんだけど！　磁力強すぎんか？！

POKA

はっはっは。何、そうであるなら、ちょっと加熱してやれば良いのだ。ちょうどハンダゴテもあるしな！

くられ

熱っ、あっつい！　痛い！

機械王の休日、第66回をお送りします。今回は磁石についての話。磁石は熱によって磁力が落ちるそうですが、POKA先生、とてもシンプルなある方法を使って、だいたいどのくらいまで熱に耐えられるかを検証しています。さっそく解説していただきましょう。

磁石の耐熱性
強力な磁石といえば「ネオジム磁石」
熱に強い「フェライト磁石」
著者紹介
関連記事
宣伝

磁石の耐熱性

磁石には様々な種類があり、その原料によって磁力の強さや保磁力が変わってきます。磁石を使った工作ではこの辺を考慮した上で使うものを選ぶわけですが、しかし、熱が発生する工作では、思わぬトラブルに見舞われることもあります。

そう、磁石は熱を加えると磁力が弱くなる、ということが知られています。どの程度の加熱まで耐えられるか、というのを知っておくのは、磁石工作でのトラブル防止にとても大切なことです。

今回は、自分が愛用している、温度制御ができるFX600というハンダゴテを使って、磁石の耐熱性の簡易テストを行ってみました。

Aitsite 世界最強マグネット N52 磁石 8mm*3mm 小型薄型丸形地図やホワイトボード冷蔵庫に最適(30個入）

白光(HAKKO)

このハンダゴテについては別途解説がありますので、関連記事をご覧ください。

強力な磁石といえば「ネオジム磁石」

強力磁石の代名詞とも言える「ネオジム磁石」。お馴染み、100均のダイソーでも流通しており、強力な割にすっかり一般的になった磁石だと言えます。

Aitsite

その磁力、永久磁石の中では最強ですが、果たして耐熱性の方はどんな感じでしょうか。早速試してみましょう。

ハンダゴテにペタリと貼り付け、早速加熱を開始・・・しましたが、最低温度設定の270度で取れて落下してしまいました。空気中での検証ですし、実際にはもっと低い温度だと考えられます。

そう、磁力最強のネオジム磁石ですが、実は加熱にかなり弱く、物によっては熱湯程度でもその磁力が弱まってしまうことがあるようです。

熱に強い「フェライト磁石」

続いての検証は「フェライト磁石」。これは、ネオジム磁石には劣るもののそこそこの磁力があり、安価な磁石として有名です。

Amazonで「フェライト磁石」に関する詳細を見る

先ほど同様、ハンダゴテに貼り付けて、加熱を開始してみましょう。

今度はこの通り、420度設定のハンダゴテでも落下しませんでした。

ネオジム磁石に磁力で負けるフェライト磁石ですが、この通り、熱には比較的強い磁石だと言えます。これを踏まえて考えると、熱が発生して高温になる工作部品に使うのであれば、ネオジム磁石よりもフェライト磁石の方が向いていると言えます。

今回はこのように簡易的な検証でしたが、アイディア次第でその場にあるものでも、こうしたチェックは可能です。

工作には、素材の性質を見極め、適切に組み合わせることも重要だぞ、諸君！

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

今回も利用したオススメのハンダゴテ

【機械王の休日】極低温から高温まで・デジタル温度計のススメ

幅広い温度帯を測れるデジタル温度計

高温に耐えられる「ガラスクロステープ」

【機械王の休日】ハードな環境にうってつけの「ガラスクロステープ」

パワー系電子工作に使える絶縁チューブ

【機械王の休日】パワー系電子工作に使える絶縁チューブ各種

高温部の絶縁にカプトンテープ

【機械王の休日】デトネーションキャノン点火用の圧電素子の紹介

デトネーションキャノンの点火には、圧電素子というものを使っています。一番身近なのは、電子着火式のライターでしょう。実際に、デトネーションキャノンにはダイソーで調達した電子ライターの圧電素子を取り出して使っています。今回はその辺をご紹介。

身近な金属「硬貨」

【財布の中にある金属】硬貨はどんな金属で出来ているのか？

日頃あまり気にする事もありませんが、財布の中に入っている硬貨は、当然ながら金属で出来ています。この硬貨も、ちょっと掘り下げていくと、色々な側面があるので、今回は硬貨に使われている金属について科学してみようかと思います。

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！

KURE 接点復活スプレー #1424 220ml 3本入り

三才ブックス

工作系に特化した「アリエナイ工作事典」好評発売中です！

bookfan 2号店楽天市場店

「アリエナイ理科ノ大事典」改訂版が発売中です！

三才ブックス

「アリエナイ理科ノ大事典2」、好評発売中です。

三才ブックス

【機械王の休日】接点復活スプレーに実際の効果はあるのか試してみた

くられ — Wed, 16 Oct 2019 14:37:11 +0000

初出：2019/10/15　Vol.350　機械王の休日：接点復活スプレーを試す

Joker

んー、電池を入れたのに動かないな。接触不良かなぁ・・・

POKA

ふむ、どれどれ・・・ちと錆が浮いているな。接点復活スプレーをこう、綿棒で塗り込んでやれば多分動くだろう。

Joker

あ、動きましたね。便利ですねそのスプレー。

POKA

色々検証してみたが、使い所次第だな。金メッキとかされてる接点だとあまり関係ないだろうし。

Joker

・・・その、ところで、そこのくられ先生は今回は一体？

POKA

過労で脳の接点不良を起こしていたので、ちょっとお休みしてもらっているのだ。死ぬほど疲れているようだから、起こさないでやってくれ。

Joker

前にもコマンドーはネタにしましたよね？

POKA

はっはっは！　天丼上等である！

コマンドー(ディレクターズ・カット) [DVD]

ウォルト・ディズニー・ジャパン株式会社

機械王の休日、第69回をお送りします。今回のお題は接触不良を起こしている部分に使うと良いとされている「接点復活スプレー」です。その実際の効果はどんなものかをPOKA先生に検証していただきました。

接点復活スプレーとは
スプレーの成分
使い方のポイント
実際の効果は？
著者紹介
関連記事
宣伝

接点復活スプレーとは

ホームセンターの車用品コーナーなどに、接点復活スプレーというものが売られています。

KURE(呉工業)

但し書きを見ると「カーボンや汚れを除去し接点不良を改善、接点の腐食を防止」とありますね。

つまり、錆や汚れなどで導通の悪くなった部分を綺麗にして、導通を復活させる、ということでしょう。実際どれほど効果があるのか、今回は「効果があればいいな」というおまじない程度のつもりで、検証をしてみました。

スプレーの成分

さてこの接点復活スプレー、具体的な成分はなんなのでしょうか。今度は裏書きを見てみます。

鉱物油とあるだけですね。どのような有効成分が含まれているのか、これではサッパリわかりません。臭いは同じメーカーである呉工業株式会社が出している定番スプレー「KURE 5-56」を薄めたような感じです。

Amazonで「KURE 5-56」に関する詳細を見る

まあたぶん、ケロシンベースの何かであろう、と考えられます。まあ使ってみて効果があるならそれで良いので、とにかく試してみましょう。

使い方のポイント

情報によれば、むやみに多く塗っても駄目らしく、表面に薄く塗られている程度が良いそうです。

このため、接点に直接スプレーするのではなく、綿棒に染み込ませて適用箇所に塗ってみました。

ちなみに、スプレーのノズルは保管や取り回しに便利なように切り詰めてあります。その辺は以前、記事にまとめてあるので、関連記事をご参照ください。

実際の効果は？

というわけで、実際にあれこれと塗ってみて、その効果を試してみた感じですが・・・

銅や真鍮などの錆びやすい金属や合金でできた端子には効果があるようです。自分がよく使う放射線検出器の端子は真鍮で出来ており、電池との接触不良をよく起こしていましたが、これがきちんと改善されました。

一方で、金メッキが施されている箇所は、別にこのスプレーを使わなくても、金メッキ自体が高性能なので、あまり恩恵はないと考えられます。

スプレーの中身は非常にサラサラとした液体ではありますが、接点に塗布する以上、表面にオイル状のものが付着していることになります。このため、チリやホコリを巻き込んでしまうと、接触不良の悪化を招きかねません。

以上のことを考えると、最初から高性能な金メッキ済みの接点や、むき出しのままになっているような端子にはむやみに使わない方が良いでしょう。

使い所さえ間違えなければ、確かに効果はあるようだぞ、諸君！

著者紹介

POKA

POKA先生の連載「機械王の休日」はこちら

【機械王の休日】保管に便利で出力もアップ：スプレー缶のノズル調整

スプレーノズルの切り詰め

工作をしているとスプレーを取り扱う事も多いのですが、付属品である結構な長さのあるノズルは、もちろん使う場所によっては長いままでも便利なのですが、切り詰めて短くしてやった方がより便利になるシーンが多いのです。今回はその辺のメリットをご紹介。

冒頭茶番のネタは以下。

【機械王の休日】パワー系電子工作に使える絶縁チューブ各種

前回・シャープペン芯でアーク放電

【機械王の休日】お手軽実験：シャープペンの芯でアーク放電を試す

防犯フィルムで絶縁

【機械王の休日】窓ガラス用防犯フィルムを絶縁シートとして利用する

ダイソーには窓ガラス用の防犯フィルムも売られています。このフィルムの材質はPETであり、実は絶縁性に優れた素材です。引っ張り強度は強いもののハサミなどで小さく切れるので、今回はこれを電子工作用の絶縁シートとして応用してみようと思います。

電子工作に便利なピンセット

【機械王の休日】電子工作に便利：機械王おすすめのピンセット

松吉医科器械

Amazonの商品レビュー・口コミを見る

【機械王の休日】DIY講座：太いパイプを綺麗にカットする方法

太いパイプのカットに便利なシリコンスプレー

DIYに手頃なのが、アクリルや塩ビで出来たパイプです。何かと便利なので、加工する機会も多いでしょう。パイプと一口に言っても、直径に応じて切断方法が変わります。今回は、パイプカッターや旋盤が使いづらい、太いパイプを切断する時のコツをご紹介。

宣伝

ニコニコ動画にて有料チャンネル「科学はすべてを解決する!! ニコニコ秘密基地」を開設しました！

レイユール先生の単著、アリエナイ化学実験事典が発売されます！

三才ブックス

「アリエナイ理科式世界征服マニュアル」、改訂版が発売中です！

三才ブックス

「アリエナイ医学事典2」好評発売中です！

三才ブックス

「アリエナイ医学事典改訂版」好評発売中です！

三才ブックス

「アリエナイ理科ノ大事典3」、好評発売中です！

三才ブックス

くられ先生の単著「アリエナイ毒性学事典」好評発売中です！
