初出:2019/04/16 Vol.324 機械王の休日:大径パイプを綺麗にカットする方法

POKA
POKA

〜〜〜〜〜♪(ギコギコ)

Joker
Joker

おや、POKA先生、今日も工作ですか。何かいろんな道具が並んでますね。

POKA
POKA

うむ。最近はいろいろと制作依頼があるのでな。モノにもよるが工具や治具は色々と必要になるのだ。

Joker
Joker

私からすると、用途がわからないものも多いんですが・・・例えばこれ、何なんですか?

POKA
POKA

ああ、それはトースカンといってな。今切ってる太いパイプのようなものの、切断位置をけがくのに使う。

Joker
Joker

なるほどー、ただの鈍器じゃないんですね。

POKA
POKA

鈍器というなら、やはり最低でも殺意のピコハンくらいでなければならん!

Joker
Joker

あの、見た目ピコピコハンマーなのにやたらと重いアレですか・・・

機械王の休日、第43回をお送りします。今回はPOKA先生のDIY講座で、テーマは「いかにして太いパイプを綺麗にカットするか」です。なんとなくで切断するとうまくいかない事も多いそうなので、工作畑の方はぜひご参考にどうぞ。

太いパイプの切断

DIYに手頃なのが、アクリルや塩ビで出来たパイプです。何かと便利なので、加工する機会も多いでしょう。

パイプと一口に言っても、直径に応じて切断方法が変わります。

直径が数cmであれば、これはパイプカッターの出番で、綺麗に切る事ができます。もう少し太い、直径10cm程度のパイプなら、これは旋盤で加工してやるのが良いでしょう。

今回取り上げるのは、それよりももっと太いパイプ・・・直径30cm以上、または長さが1m以上になるようなものの切断方法になります。これほどのサイズとなると、パイプカッターの能力を超えたり、旋盤に固定出来なかったりする場合があるのです。

こういう場合、どのように加工すれば良いのか。具体的にやり方をご説明しましょう。

スポンサーリンク

切断位置をけがく

こうした太いパイプを何の準備もせずに勘で切ると、ほとんどの場合、斜めになってしまって綺麗には切れず、悲惨な事になります。

なので、まずは切断位置をけがきましょう。「けがき」とは、図面を描くような要領で、素材に傷を付けて線を引き、穴あけ位置や切断位置を決める作業の事。「罫書(描)き」と書きます。

太いパイプの切断位置のけがきには、トースカンという道具を使います。

こんな感じの道具で、高さを精度良く決められるのです。切りたい高さで軽く傷を付けます。

スポンサーリンク

付けた傷に沿って切る

けがき終わったら、後はノコギリで、付けた傷に沿って切り込みを入れていくだけです。

このようにして、外周を少しずつ切り込んでいくイメージで切っていきます。慌てずに少しずつやっていくのがコツです。

アクリルや塩ビは、切断作業で発生する熱で溶けてしまって、切りにくくなる事もありますが、そのような場合は、シリコーンオイルスプレーを少し拭きかけてやると、作業効率が上がります。

たかだかパイプを切るだけ、といっても、精度を出すためにはこのように丁寧な作業が必要です。でないと、結局うまくいかずに二度手間、三度手間になってしまう事もあるので、気を付けて作業しましょう。

DIYはいいぞ、諸君!

関連記事

金属の切削加工の必需品、タッピングスプレー

【機械王の休日】切削加工:モノタロウ切削スプレーを試す
機械王の休日シリーズ、第四回をお届けします。今回は金属の切削加工に使うタッピングスプレーについての解説です。切削剤と呼ばれるこういった製品は、加工の仕上がりや用いる刃物の寿命に関わってきます。格安品と割高品に違いがあるかを解説しましょう。

旋盤で鉄柱を加工して部品を作る

【機械王の休日】ホームセンターで鉄柱を調達して加工してみる
大きなホームセンターにいけば、ゴロゴロと鉄筋用の丸鋼が売られています。旋盤での加工素材として色々と優秀で、試作や治具の製作に便利です。丸鋼とは鉄筋コンクリートの鉄筋などに使われている円柱状の鉄素材です。今回はこれについて解説します。

丸座金で作るファイヤーキャノンの部品

【機械王の休日】丸座金でファイヤーキャノンの接続部を作る
大型のホームセンターに行けば、様々な金属素材が見つかります。用途と材質を考えてやる必要はありますが、今回は、ファイヤーキャノンの接続部品用に、大型の丸座金を採用しました。咄嗟に大きめの鉄素材が欲しくなった時に、これがなかなか便利なのです。

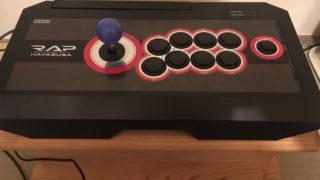

DIYでアケコンを改造して半固定台化

アケコンを改造して半固定台化!格ゲーを快適にプレイしよう!
格闘ゲームをするにはアーケードコントローラーというものがあるといい。格闘ゲームはパッドだとどうしてもプレイしにくいのです。しかし、家でアケコンを使っていると位置ずれで困る事も。そこで、動かないように細工をしましょう。

ダイソーで素材を調達してスリングショットをDIY

【機械王の休日】ダイソーにある素材でスリングショットを作る
今回はダイソーにある素材でスリングショット・・・ゴムを使って弾を飛ばす、パチンコとも言われるアレを作ってみます。500円ほどで、なかなか完成度の高い、ハイパワーな物が作れました。材料はピーラーに首輪、虫ゴムです。手のひらサイズで便利。

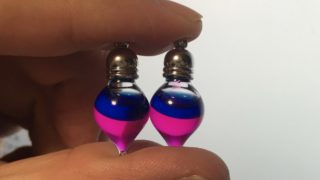

水と油の二色液体チャームを作る
